產(chǎn)品簡介
高純易燒結氧化鋁陶瓷粉體材料主要用于新型氧化鋁陶瓷材料及新型氧化鋁復合陶瓷材料的制造。
高純易燒結氧化鋁陶瓷粉體是將化學純度高、粒徑小、低溫易燒結等各種特性組合起來，生產(chǎn)不同純度、等級的粉體材料，廣泛應用于陶瓷材料的各個領域。
穩(wěn)定的質(zhì)量控制和的生產(chǎn)工序確保了每批產(chǎn)品的一致性。
公司與客戶進行經(jīng)常性的密切交流合作，不斷開發(fā)提供符合客戶需求的氧化鋁粉體材料。
高純易燒結氧化鋁陶瓷粉體按純度分為 99%、99.5%及 99.8%三大類。99.8%以上的燒結氧化鋁陶瓷粉，形貌為類球形，平均粒徑為(D50)0.5μm;在空氣中 1550℃的溫度下燒結，氧化鋁陶瓷材料純度達到 99.8%左右，密度 3.94g/cm3 以上，微觀結構晶粒在 1～6μm 之間，三點抗彎強度為 500Mpa;使用該粉體制作的Φ3-4mm 高純氧化鋁研磨球，在1450℃下燒結成瓷，燒結密度達到 3.85g/cm3 以上。
產(chǎn)品優(yōu)勢
粉體粒徑小(D50)：≤0.5μm 粉體純度高：Al2O3 含量≥99.8%
低溫易燒結：1500℃燒結成瓷 燒結密度高：3.94g/cm3以上
陶瓷純度高：Al2O3含量≥99.8% 陶瓷晶粒小、韌性高、耐磨性好
主要產(chǎn)品
一、高純煅燒α氧化鋁 XJCD-205
二、高純氧化鋁陶瓷隔膜粉 XJCL-405
三、高純易燒結氧化鋁陶瓷分散粉 XJCF-505
四、高純易燒結氧化鋁陶瓷造粒粉 XJCZ-505
五、99 易燒結氧化鋁陶瓷造粒粉 XJCZ-99
六、995 易燒結氧化鋁陶瓷造粒粉 XJCZ-995
七、95(96)氧化鋁陶瓷造粒粉 XJCZ-95

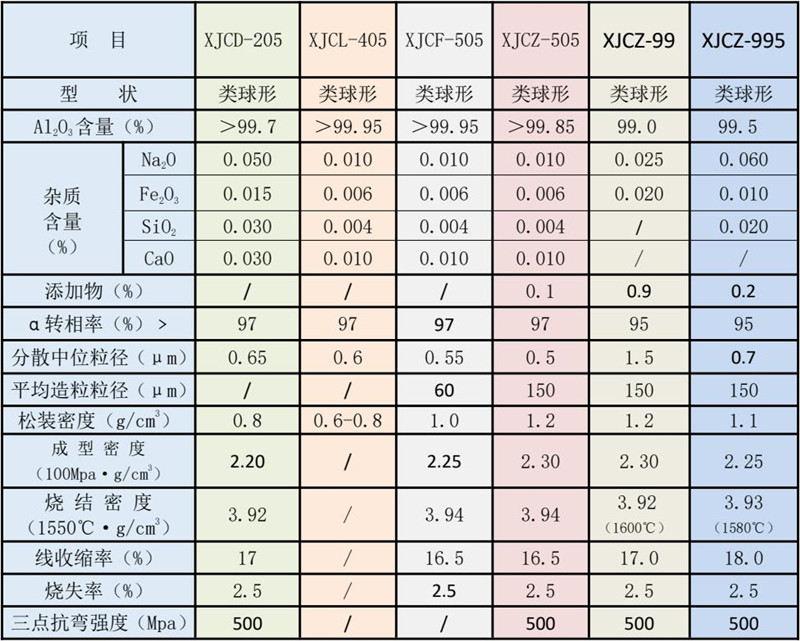

技術指標
注：XJCD、XJCF 系列粉體添加 0.1%氧化鎂研磨分散至相應粒度，于 1550℃燒結，測試燒結密度等數(shù)據(jù)。
一 高純煅燒α氧化鋁
XJCD系列高純煅燒α氧化鋁適合用戶根據(jù)本公司的產(chǎn)品特點，采取相應的生產(chǎn)工藝，制作不同類型的產(chǎn)品。可按照客戶要求制作。

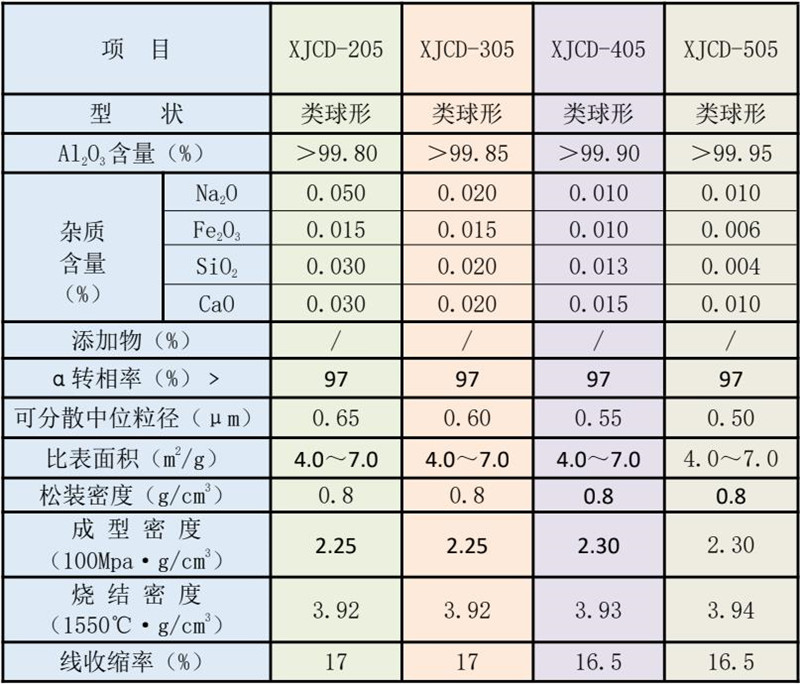

技術指標
注：XJCD系列粉體添加0.1%氧化鎂研磨分散至相應粒度，于1550℃燒結，測試燒結密度等數(shù)據(jù)。
二 高純易燒結氧化鋁陶瓷分散粉
XJCF系列分散粉體適用注漿成型工藝制造大型的、形狀復雜的、薄壁的氧化鋁陶瓷新材料?？筛鶕?jù)客戶需要添加燒結助劑。

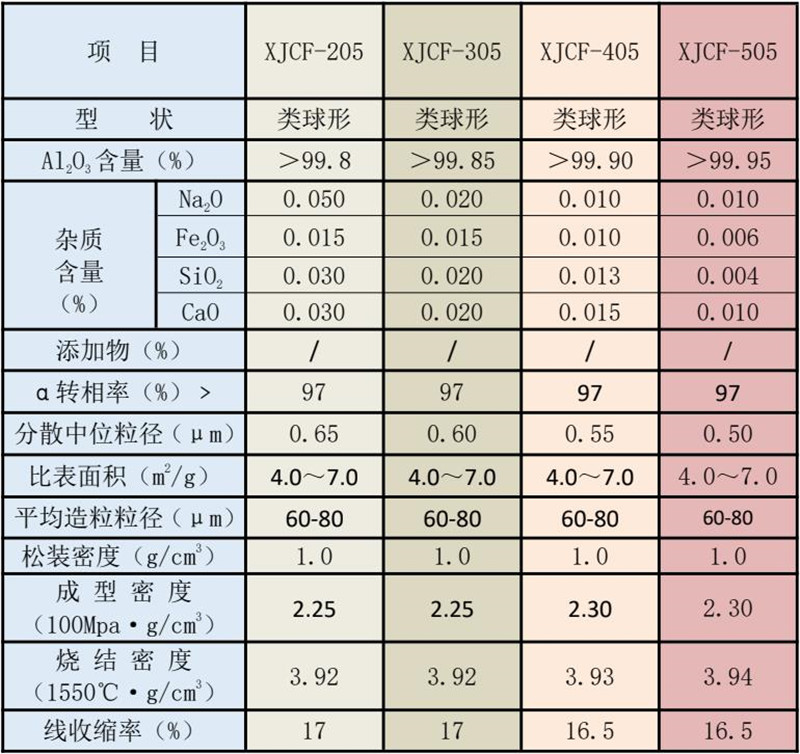

技術指標
注：XJCF系列粉體添加0.1%氧化鎂研磨分散至相應粒度，于1550℃燒結，測試燒結密度等數(shù)據(jù)。
三 高純氧化鋁陶瓷隔膜粉
XJCL系列粉體化學純度高、粒徑小而均勻、形貌類球型，特別適合生產(chǎn)制造鋰電池陶瓷隔膜，可有效提高電池的機械性能、耐高溫性能和安全性能。

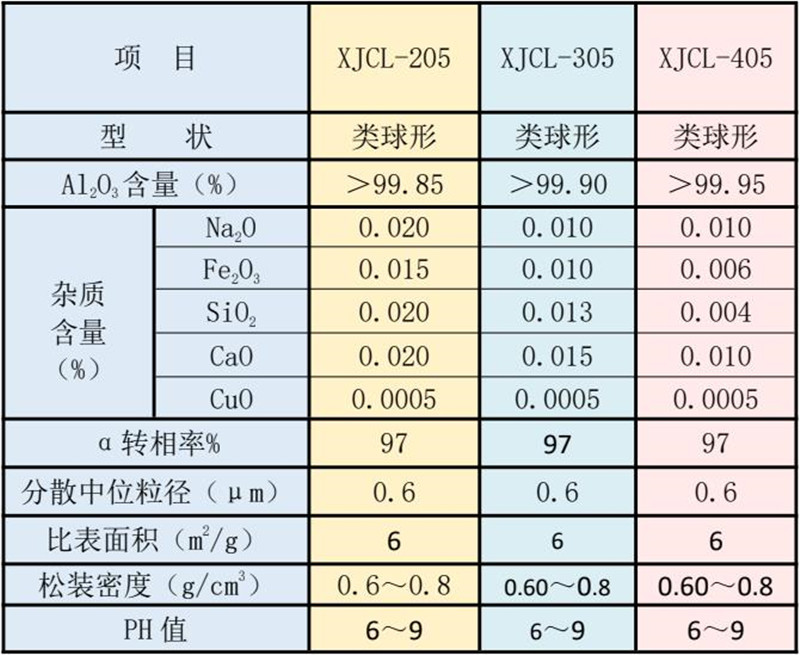

技術指標
四 高純易燒結氧化鋁陶瓷造粒粉
XJCZ系列陶瓷粉體適用干壓和等靜壓成型等工藝制造的高純氧化鋁陶瓷新材料。

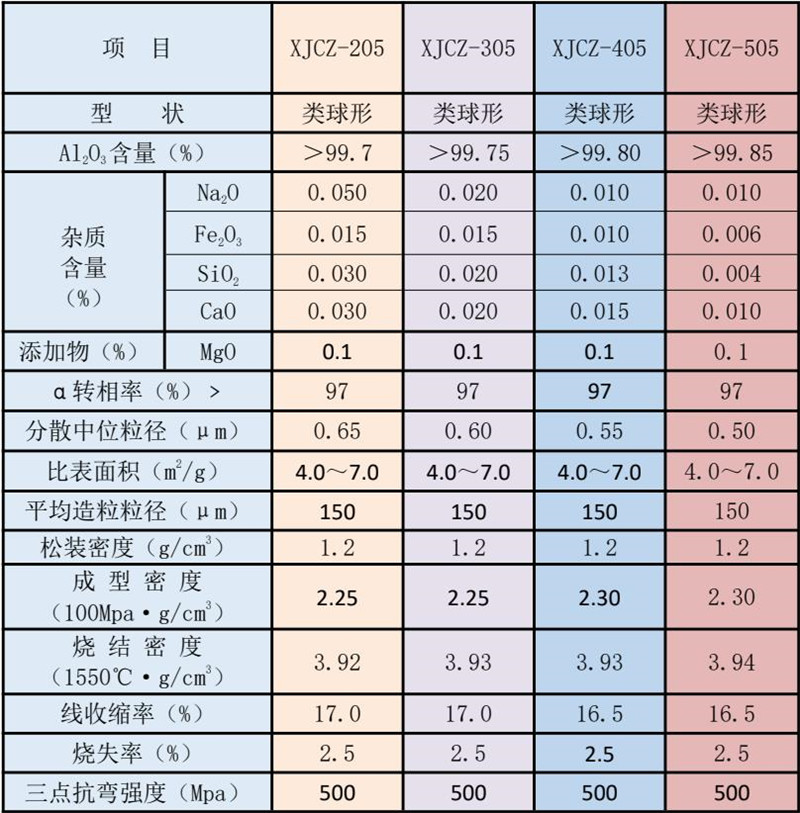

技術指標
五 99易燒結氧化鋁陶瓷造粒粉
XJCZ-99系列陶瓷粉體適用干壓和等靜壓成型等工藝制造的99氧化鋁陶瓷新材料。

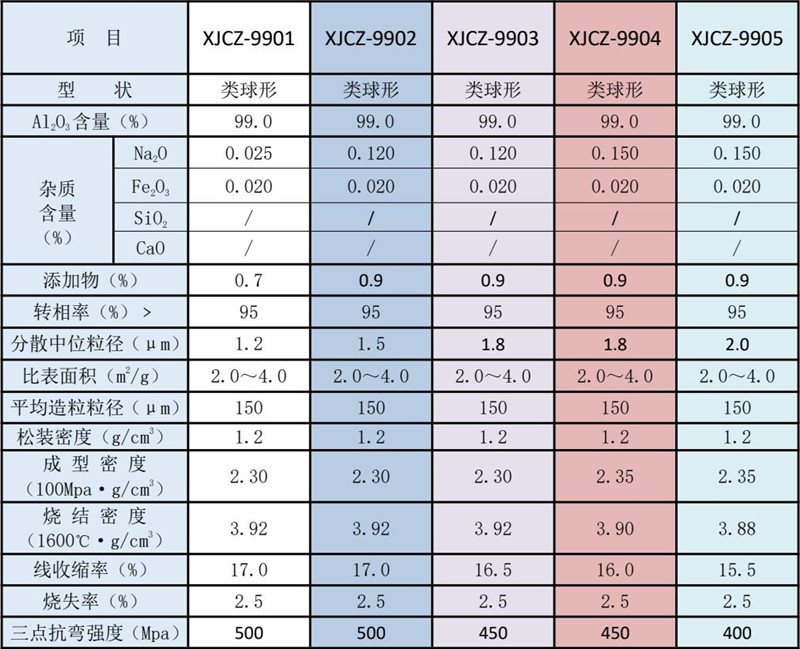

技術指標
六 995易燒結氧化鋁陶瓷造粒粉
XJCZ-995系列陶瓷粉體適用干壓和等靜壓成型等工藝制造的995氧化鋁陶瓷新材料。

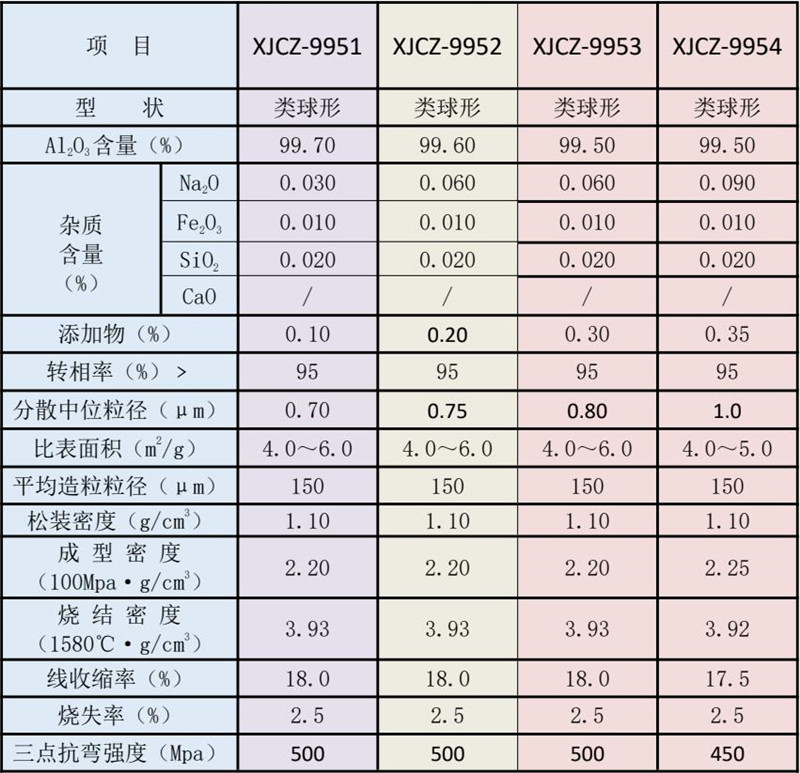

技術指標
七 99色瓷系列氧化鋁陶瓷造粒粉
XJCZ-99B與XJCZ-99H系列陶瓷粉體適用干壓和等靜壓成型等工藝制造的白色與微黃色99氧化鋁陶瓷新材料。

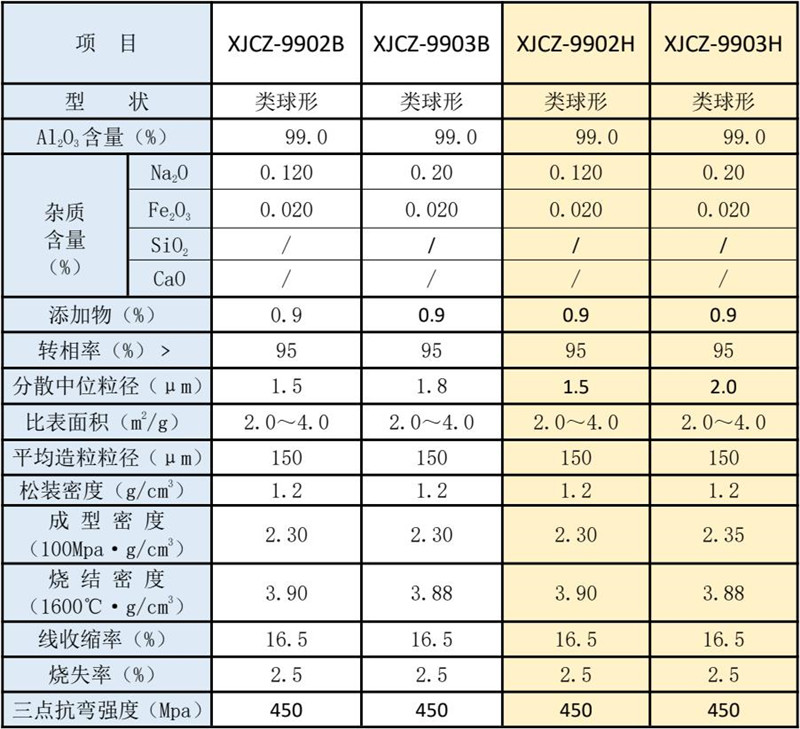

技術指標
八 97氧化鋁陶瓷造粒粉
XJCZ-97與XJCZ-97H系列陶瓷粉體適用干壓和等靜壓成型等工藝制造的白色與微黃色97氧化鋁陶瓷新材料。

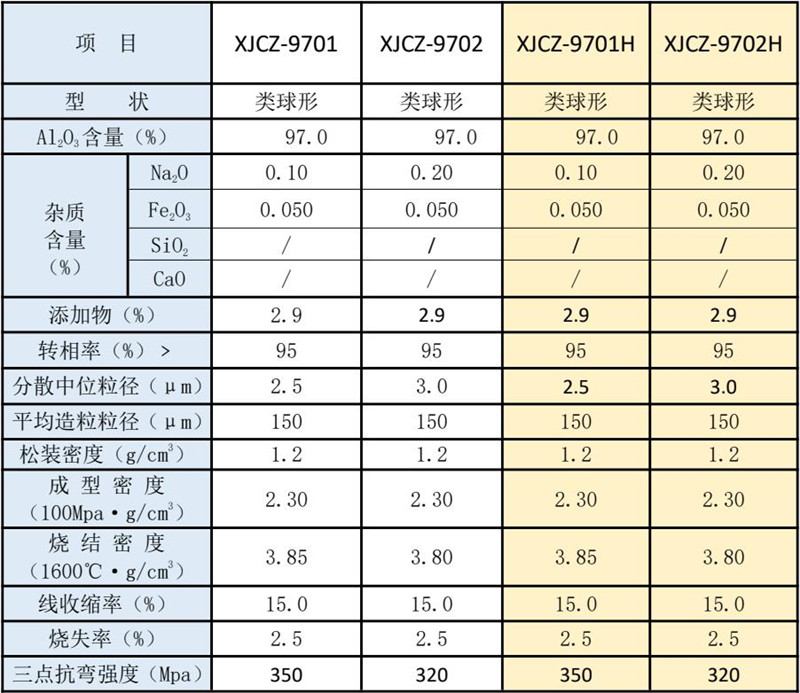

技術指標
九 95(96)氧化鋁陶瓷造粒粉
XJCZ-95 與 XJCZ-96 系列陶瓷粉體適用干壓和等靜壓成型等工藝制造的氧化鋁陶瓷新材料。

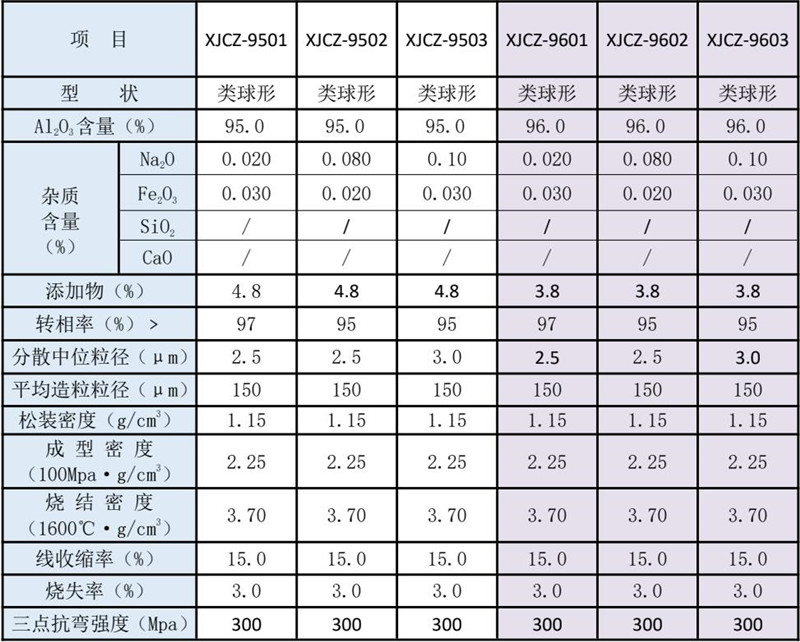

技術指標
